ABB工业电路板短路维修实战:前段时间,我们有一个来自江苏无锡的客户,送来了一块ABB的工业电路板,说想让我们检修下。通过检测,我们发现这块板子有短路的问题,但心中有些疑虑可能维修的过程不会那么顺利,可是不管怎么样,我们还是要试一试的。下面是我们到那时维修的思路,现在分享给你们,以供工业电路板维修行业的小伙伴们共同提高。
ABB工业电路板短路原因分析及维修实战过程:

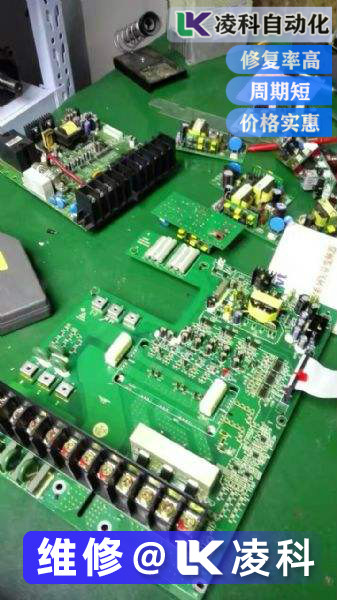

这是进口加工设备的一个电路板,该板卡提示24V电压故障,24V电压故障有可能是产生24V电压电路自身真的有问题,也有可能是负载短路导致24V电压不能正常工作。

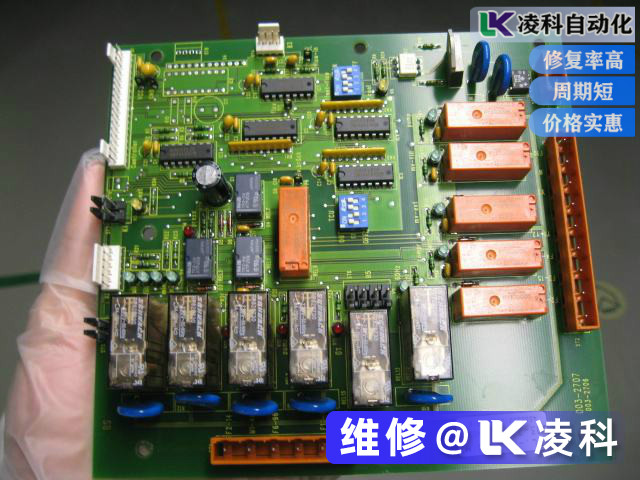

我们按照常规的工业电路板维修的方法步骤,去测测负载是否短路。通过电路,我们可以看出这个电路是一个H桥式驱动电路,通过简单的测量,我们还真的发现这个H桥式驱动电路的驱动芯片的触发电路有问题,问题是短路,但是一个奇怪的现象是有时短路,有时又不短路,这是一个奇怪的现象。这个桥式驱动芯片采用的IRL3803S,驱动IRL3803S工作的芯片是HIP2100IB,那么短路的不是IRL3803S就是HIP2100IB,我们拆掉IRL3803S,测量该芯片,发现该芯片并无短路现象,那短路的就是HIP2100IB这个芯片了,我们拆下来测量,发现HIP2100IB有时短路,有时不短路,那么似乎有理由判断就是HIP2100IB这个驱动芯片发生了短路。
至此,问题似乎就变得简单了,买来HIP2100IB换上即可,可现实是出乎意料的,换上HIP2100IB后,依然发现有短路,并且是有时短路,有时不短路,这是什么原因呢?于是单独对该芯片进行测试,我们发现一个规律,当该芯片受到静电干扰时,输出级便发生短路,当消除静电干扰后,输出级就不再短路,原因是这个芯片是用对静电特别敏感的MOSFET工艺制造,并且芯片自身没有采取措施抑制这种敏感特性,从而导致了我们在测量时时而短路,时而不短路,但是这个短路不是一个真短路,而是电路真的处在了一个需要短路的工作状态上。
ABB工业电路板短路维修总结:** 后,我们在24V电源电路部分发现了故障,对该电路进行维修处理,故障消除。因此,我们在做维修时,不可以一测到短路就认为异常,**要进行认真的实验和分析。
