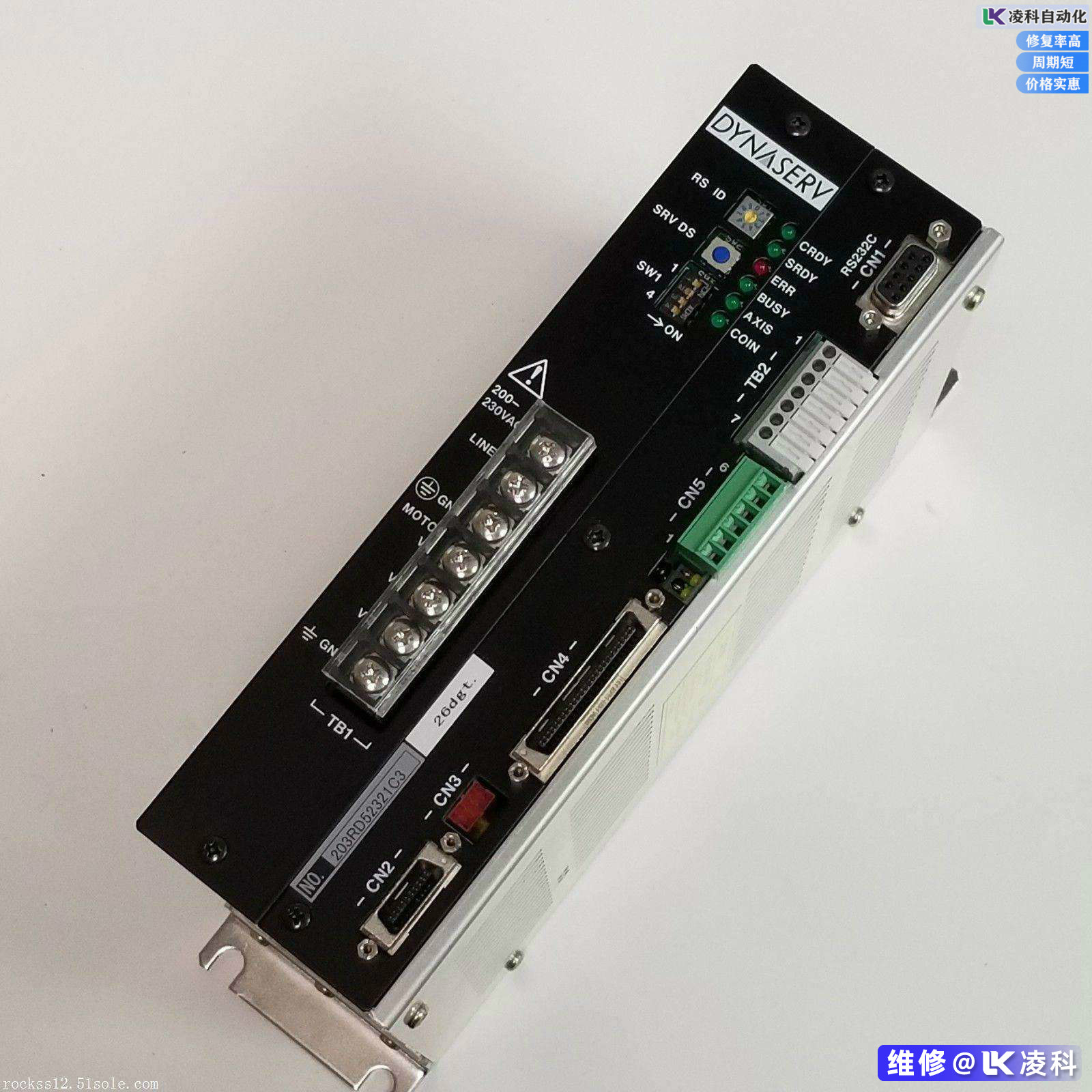

横河伺服驱动器接地故障维修:懂的一些维修知识的人大都知道接地故障旨在使伺服驱动器在输出功率部分损坏之前跳闸。它们通常在驱动器的人机界面上显示为“ GF”或类似的故障代码。在某些驱动器手册中,这些故障也可以称呼为“接地泄漏”。当它们发生时,它们通常表明所连接的电缆或电机存在问题,需要及时解决。下面以我前段时间维修的一台横河伺服驱动器为例,让我们探讨一些基本原因和纠正措施。
![](/uploads/allimg/2005/1-2005061G003W2.jpg)
关于Yokogawa(横河)伺服驱动器接地故障的原因查找及维修方案如下所示:
我们可以这样找到接地故障的原因并加以处理呢,**简单的操作之一是关闭横河驱动器电源,断开电机导线,然后重新启动驱动器。(注意:在关闭之前,您需要禁用驱动器的缺相保护功能。具体操作方法因驱动器而异,请参见Yokogawa用户手册。)如果驱动器仍因接地故障而跳闸,则问题是驱动器内部的问题。如果没有,您可以将注意力转移到电机电缆和/或电机上。断开电机和横河驱动器上的电缆,并分别测试它们之间的绝缘,直到发现故障。通常,解决方法是更换电缆的损坏部分,或者倒带或更换电机。请注意,虽然大多数驱动器都有可能禁用接地故障保护。
如果即使在断开电机导线的连接后,驱动器仍会因接地故障跳闸,则问题可能出在内部。如果怀疑它出现故障(在这些故障情况下有时会如此),则应将其更换。您可能会发现,替换所有驱动器(有时甚至是整个驱动器)比尝试仅识别和替换有故障的驱动器更容易且成本更低。为了正确诊断设备的问题,将需要示波器和大量的技术知识。
** 后,关于横河驱动器应用中的接地故障,有一些一般但重要的考虑因素应予以提及。首先,驱动器中提供的接地故障保护仅用于防止输出故障。输入接地故障保护依赖于外部接地故障保护继电器,该继电器**能够感应直流和交流故障,以保护变频器输入部分。如果驱动器由牢固接地的系统供电(根据IEC 60364,“ TN”),则在相接地故障的情况下,尽管接地故障的幅度很大,但上游过流保护装置通常会保护驱动器电流可能很大。
![](/uploads/allimg/2005/1-2005061G021522.jpg)
维修横河伺服驱动器接地故障总结:前段时间,我就是通过上面的方法成功的维修好了一台伺服驱动器,当然引起其发生接地故障的原因不仅仅只有这些,和其所工作的环境、温度、时长等等都是有关的。当然还有一种可能就是以上方法都试过了,也不能解决问题,那么此时您需要尽快的找专业的维修人员来检测了。
