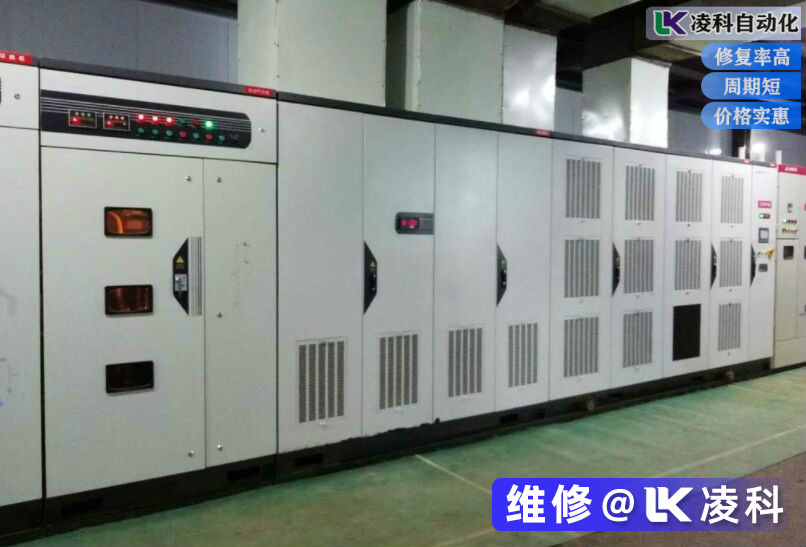

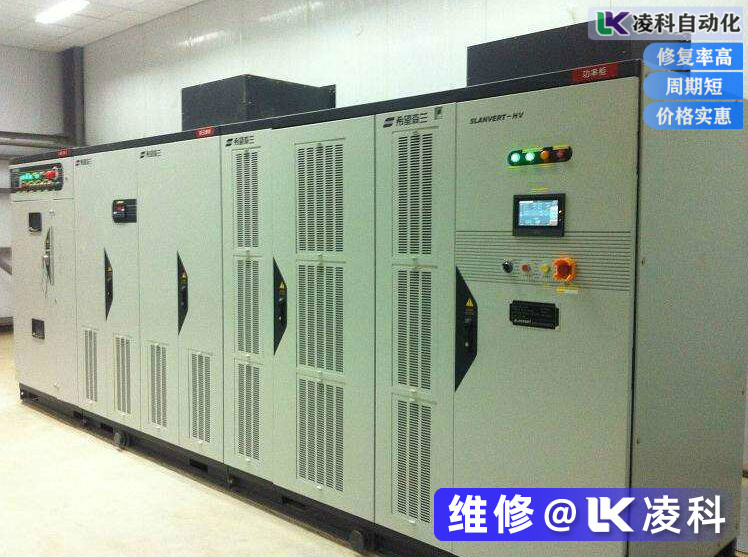

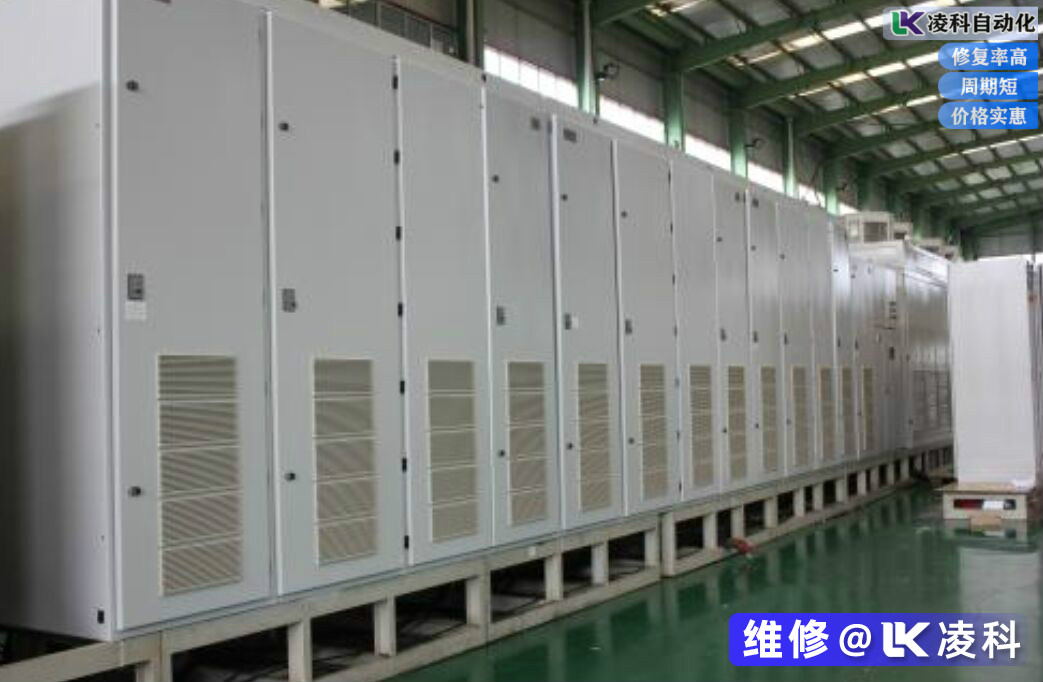

高压变频器是由变压器柜，功率单元柜，控制柜和旁路柜组成，以下就为您主要介绍高压变频器的变压器柜，功率柜，控制柜和旁路柜等的组成，原理，特性等方面。
首先来看构成高压变频器的变压器柜，它主要为高压隔离移相变压器。以6 kV高压变频调速系统为例，当采用1700V级的IGBT时，功率柜中每相由6个功率单元组成。这些单元皆由隔离移相变压器二次侧供电，且二次侧依次相差一个相位差，可实现多重化串联整流。在移相变压器的一次侧中，各折算的二次侧电流叠加后，其电流波形非常逼近正弦波，因此对电网的谐波干扰非常小，完全满足**、国内各种标准的要求。同时系统的功率因数。

变压器柜中同时包括温度监测驱动器的测温点，它实时循环监测各相绕组的温度，当温度高于预定设置值时，会启动变压器柜下部的6个风扇。同时，变压器温度监测控制器会及时在变压器故障时，把信息立即反馈给控制柜，保证了变压器的可靠运行。
然后来看构成高压变频器的功率柜，它是变频器功率主电路核心的部分，它由多个完全相同的功率单元组成，各功率单元的输出电压串联叠加后组成输出到电机的三相电压。功率单元中的主功率器件为IGBT，所采用的IGBT耐压为1700V级的IGBT。以6kV的高压变频器调速系统为例，当采用1700V的IGBT时，每相中包含5个或6个功率单元，而每个功率单元的输出电压为交流693V，则相电压为6×693，即3464V，相应的，其线电压为6kV。

若所设计的装置为10kV变频调速系统，采用的器件也是1700V级的IGBT，则每相中包含8个或9个功率单元。通过采用了具有自主知识产权的优化PWM控制技术，使得输出到电机的电压波形非常接近正弦波，谐波含量小，dv/dt小，无须额外增加滤波器，可以直接输出到普通异步电动机，且对变频器到电机的电缆长度没有要求。功率单元和控制柜之间通过高速可靠的光纤进行通信，避免电磁干扰，提高系统的可靠性。

来看控制柜，它是整个高压变频调速系统的核心，它根据用户在本地或远程的操作和设置，并采集系统中电压、电流模拟量，及各开关量，进行逻辑处理和计算后，决定并控制各功率单元的动作，进一步驱动电机，满足输出要求。控制柜中包括不间断电源UPS、断路器、可编程逻辑伺服驱动器的PLC、DSP 控制板、IO板、光纤板、液晶操作人机界面及控制按钮、开关等。其中，所有的计算在 DSP 控制板中进行。
